三坐標測量機的幾種常用掃描方式發布日期:2015-07-15 11:31:19

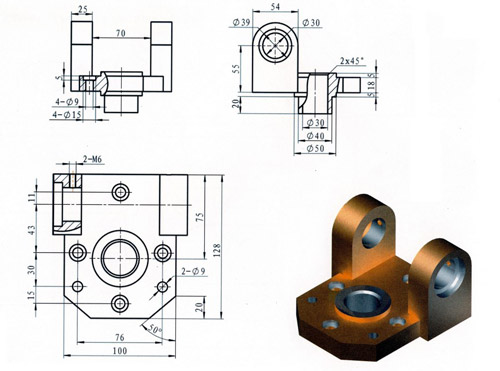

三坐標測量機(CMM)的測量方式通常可分為接觸式測量、非接觸式測量和接觸與非接觸并用式測量。其中,接觸測量方式常用于機加工產品、壓制成型產品、金屬膜等的測量。為了分析工件加工數據,或?yàn)槟嫦蚬こ烫峁┕ぜ夹畔ⅲ?jīng)常需要用三坐標測量機對被測工件表面進行數據點掃描。本文以美國Brown & Sharpe公司Microxcel Pfx454型三坐標測量機為例,介紹三坐標測量機的幾種常用掃描方法及其操作步驟。
三坐標測量機的掃描操作是應用PCDMIS程序在被測物體表面的特定區域內進行數據點采集,該區域可以是一條線、一個面片、零件的一個截面、零件的曲線或距邊緣一定距離的周線等。掃描類型與測量模式、測頭類型以及是否有CAD文件等有關,控制屏幕上的“掃描”(Scan)選項由狀態按鈕(手動/DCC)決定。若采用DCC方式測量,又有CAD文件,則可供選用的掃描方式有“開線”(Open Linear)、“閉線”(Closed Linear)、“面片”(Patch)、“截面”(Section)和“周線”(Perimeter)掃描;若采用DCC方式測量,而只有線框型CAD文件,則可選用“開線”(Open Linear)、“閉線”(Closed Linear)和“面片”(Patch)掃描方式;若采用手動測量模式,則只能使用基本的“手動觸發掃描”(Manul TTP Scan)方式;若采用手動測量方式并使用剛性測頭,則可用選項為“固定間隔”(Fixed Delta)、“變化間隔”(Variable Delta)、“時間間隔”(Time Delta)和“主體軸向掃描”(Body Axis Scan)方式。
下面詳細介紹在DCC狀態下,進入“功能”(Utility)菜單選取“掃描”(Scan)選項后可供選擇的五種掃描方式。
開線掃描(Open Linear Scan)
開線掃描是*基本的掃描方式。測頭從起始點開始,沿一定方向并按預定步長進行掃描,直至終止點。開線掃描可分為有、無CAD模型兩種情況。
(1)無CAD模型
如被測工件無CAD模型,首先輸入邊界點(Boundary Points)的名義值。打開對話框中的“邊界點”選項后,先點擊“1”,輸入掃描起始點數據;然后雙擊“D”,輸入方向點(表示掃描方向的坐標點)的新的X、Y、Z坐標值;*后雙擊“2”,輸入掃描終點數據。
第二項輸入步長。在“掃描”對話框(Scan Dialog)中“方向1技術”(Direction 1 Tech)欄中的“*大”(Max Inc)欄中輸入一個新步長值。
*后檢查設定的方向矢量是否正確,該矢量定義了掃描開始后一測量點表面的法矢、截面以及掃描結束前*后一點的表面法矢。當所有數據輸入完成后點擊“創建”。
(2)有CAD模型
如被測工件有CAD模型,開始掃描時用鼠標左鍵點擊CAD模型的相應表面,PC DMIS程序?qū)⒃贑AD模型上生成一點并加標志“1”表示為掃描起始點;然后點擊下一點定義掃描方向;*后點擊終點(或邊界點)并標志為“2”。在“1”和“2”之間連線。對于每一所選點,PC DMIS已在對話框中輸入相應坐標值及矢量。確定步長及其它選項(如安全平面、單點等)后,點擊“測量”,然后點擊“創建”。
